Akoplazio zuzeneko sustrai-hazgailuetarako behin betiko ingeniaritza-gida

1. Akoplamendu zuzena sustrai hazgailuak: core kontzeptua

2. Zuzeneko Akoplazio Birakari Desplazamendu Positiboaren Mekanika

3. Errendimendu abantailak uhal bidezko sistemen aurrean

4. Instalazioa eta lerrokatzea: iraupenerako zehaztasuna

5. Zuzeneko unitateen mantentze-protokoloak

6. Aplikazio industrial kritikoak

7. Funtsezko zehaztapen teknikoak eta hautaketa gida

8. Maiz egiten diren galderak (FAQ)

1. Akoplamendu zuzena sustraiak hazgailuak: core kontzeptua

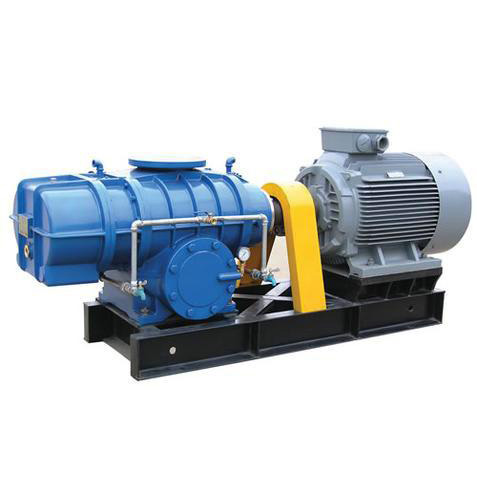

Hainbat prozesu industrialen muinean, hondakin-uren tratamendutik hasi eta garraio pneumatikoraino, teknologia sendoa dago.Akoplamendu zuzena sustraiak hazgailuak. Uhal bidezko alternatiba ez bezala, unitate hauek motorra eta puzgailu-ardatzaren arteko lotura mekaniko zuzena dute akoplamendu baten bidez. Itxuraz sinplea den bereizketa honek onura handiak ekartzen ditu eraginkortasunean, iraunkortasunean eta egonkortasun operatiboan. Gerrikoa ezabatuz, sistemak higadura eta energia-galera puntu komun bat desagerrarazten du, eta zuzeneko akoplazio-sustrai-hazgailuak hobetsi dira fidagarritasuna funtsezkoa den etengabeko betebeharretarako aplikazioetarako.

Zuzeneko konfigurazio honek motorren biraketa-abiadura bulkatzaileetara zehaztasunez transferitzen dela bermatzen du, eta pultsaziorik gabeko aire-fluxu egonkorra emanez, tratamendu biologikoan aireztatzea edo zementu-fabriketan materiala garraiatzea bezalako prozesuetarako funtsezkoa dena. Diseinu-filosofia galera mekaniko minimoan eta gehienezko denboran oinarritzen da, eta horregatik profil operatibo zorrotzak dituzten industriek gero eta gehiago hartzen dute gidatzeko metodo hau gerriko sistema tradizionalen baino.

2. Zuzeneko Akoplazio Birakari Desplazamendu Positiboaren Mekanika

Akoplamendu zuzena sustraiak hazgailuakDesplazamendu positiboaren printzipioan funtzionatzen dute, zehatz mekanizatutako karkasa baten barruan kontrako noranzkoetan biratzen diren bi edo hiru lobuludun errotoreak erabiliz. Akoplamendu zuzenak errotore hauek sinkronizazio zehatza mantentzen dutela bermatzen du, metal-metal kontaktua eragozten duten tenporizazio-engranajeek bultzatuta. Lobuluak biratzen diren heinean, aire bolumen finko bat harrapatzen dute sarrerako atarian eta isurketa aldera garraiatzen dute, non sistemaren presioaren aurka kanporatzen den.

Abantaila mekaniko nagusia akoplamenduan bertan dago. Akoplamendu malgu batek, sarritan taper-lock estilokoa, motor-ardatza puzgailu-ardatzarekin lotzen du, deformazio txikiak egokituz, momentua eraginkortasunez transmititzen duen bitartean. Gidatze zuzen honek uhal-sistemek berezkoa duten irristadura ezabatzen du, puzgailuak diseinatutako abiaduran zehaztasunez funtzionatzen duela bermatuz, eta horrek emari bolumetriko bermatuarekin zuzenean lotuta dago. Ezaugarri hori ezinbestekoa da neurtutako aire-hornidura koherentea behar duten prozesuetarako, hala nola dosifikazio kimikoetan edo ohe fluidizatuko erreaktoreetan.

3. Errendimendu abantailak Uhal bidezko sistemen aurrean

Akoplazio zuzeneko sustrai-hazgailuak uhal bidezko kontrakoen aurka ebaluatzean, hainbat errendimendu-bereizle agertzen dira. Lehenik eta behin, zuzeneko akoplamenduak uhalaren tentsioa eta higadura ezabatzen ditu, eta horrek mantentze-maiztasuna murrizteaz gain, uhalak denboran luzatu ahala eraginkortasun pixkanaka galtzea eragozten du. Bigarrenik, uhalaren eta txirrika-multzorik ez izateak unitatearen aztarna eta pisu orokorra murrizten du, instalazioa eta integrazioa erraztuz planta trinkoen diseinuetan.

Gainera, zuzeneko gidaritza-sistemek bibrazio-maila baxuagoak dituzte eta isilagoan funtzionatzen dute, lan-ingurune seguruago eta erosoagoa lortzen laguntzen baitute. Konplexutasun mekaniko murriztuak osagai gutxiago akatsen menpe daudela esan nahi du, sistemaren fidagarritasun orokorra hobetuz. Espazioa mugatuta dagoen edo karga handiko funtzionamendu jarraitua behar den aplikazioetan, zuzeneko akoplamenduak abantaila erabakigarria ematen du bai errendimendu-egonkortasunari eta baita bizitza-zikloko kostuei dagokienez ere.

4. Instalazioa eta Lerrokatzea: Iraunkortasunerako zehaztasuna

ren hedapen arrakastatsuaAkoplamendu zuzena sustraiak hazgailuakinstalazio zorrotzean gonak, batez ere ardatzen lerrokatzean. Lerrokatze desegoki txikiak ere gehiegizko bibrazioak, errodamenduen higadura goiztiarra eta akoplamenduaren nekea eragin ditzake. Industriako praktika onen arabera, akoplamendu-erdiak interferentzia-egokipen batekin instalatu behar dira, askotan berokuntza kontrolatua eskatzen duena, ardatzekin konexio segurua bermatzeko.

Lerrokatze egokiak desplazamenduak eta desbideratze angeluarrak egiaztatzea dakar. Zerbitzu-bizitza optimoa izateko, akoplamendu-hutsetako adierazleen guztizko irakurketa (TIR) ​​ez da 0,005 hazbeteko (0,13 mm) baino handiagoa izan behar, eta akoplamendu-aurpegien desbideratze paraleloa 0,001 hazbeteko (0,03 mm) baino ez da egon behar. Gainera, funtsezkoa da akoplamendu-erdien arteko tarte axial zuzena ezartzea ardatzen dilatazio termikoa egokitzeko, funtzionamenduan zehar, hazgailuaren barne osagaiak kalte ditzakeen bultzada-karga saihestuz. Taper-lock estiloko akoplamendua erabiltzea gomendatzen da, momentuaren transmisio positiboa eta kentzeko erraztasuna bermatzeko.

5. Direct Drive unitateen mantentze-protokoloak

Akoplazio zuzeneko sustrai-hazgailuek uhal bidezko unitateek baino maizago esku-hartzea behar duten arren, mantentze-lan egituratua ezinbestekoa da. Arlo nagusiak engranaje-kutxaren eta errodamenduen lubrifikazioa, akoplamenduen ikuskapena eta lerrokadura egiaztatzea dira. Fabrikatzaileak gomendatutako lubrifikatzailea erabiliz olio-aldaketa erregularrak engranajeen higadura saihesten du eta funtzionamendu ona bermatzen du.

Akoplamenduen aldizkako egiaztapenek higadura edo pitzadurak ikusteko ikuskapena izan behar dute, eta finkagailuak zehaztutako balioetara birmoldatu. Bibrazioen monitorizazioa mantentze aurreikuspenerako tresna gisa balio dezake, desoreka edo lerrokatze desegokiaren seinale goiztiarrak detektatzeko. Gainera, sarrerako aire-iragazkia garbi eta oztoporik gabe dagoela ziurtatzeak errotoreak partikularen kalteetatik babestuko ditu, haizegailu hauen bereizgarri den aire-irteera garbi eta oliorik gabekoa mantenduz.

• Egunero:Egiaztatu olio-mailak, entzun ezohiko zaratarik, kontrolatu isurketa-presioa eta tenperatura.
• Hilero:Ikuskatu akoplamendua higadura dagoela, egiaztatu lerrokatzea, garbitu aire-iragazkia.
• Hiruhileko:Aldatu engranajeen olioa, ikuskatu errodamenduak, egiaztatu lokailu guztiak.
• Urtero:Berritze integrala, errotorearen sakea neurtzea eta zigiluak ordezkatzea barne.

6. Industria-aplikazio kritikoak

Akoplazio zuzeneko sustrai-hazgailuen diseinu sendoak eta errendimendu fidagarriak ezinbesteko bihurtzen dituzte sektore ugaritan. Hondakin-uren tratamenduan, digestio aerobikorako ezinbesteko aireztapena ematen dute, materia organikoaren deskonposizio biologikoa bermatuz. Akuikultura industrian, disolbatutako oxigeno-maila kritikoa mantentzen dute urmaeletan eta deposituetan, eta zuzenean eragiten dute stocken osasunean eta errendimenduan.

Solteko materiala manipulatzeko, puzgailu hauek garraiatzeko sistemetan erabiltzen dira zementua, aleak, plastikoak eta bestelako hautsak hodietatik garraiatzeko. Presio handiko aire-fluxu egonkorrak materialaren transferentzia koherentea eta eraginkorra bermatzen du distantzia luzeetan. Beste aplikazio gako batzuk labeetan errekuntza-airearen hornidura, petrokimiko zentraletan gasa areagotzea eta hutsean ontziratzeko eragiketak dira, teknologia honen aldakortasuna frogatuz industria-espektro osoan.

Aplikazio-sektore nagusiak:Hondakin-uren aireztapena · Akuikultura · Garraio pneumatikoa · Zementuaren industria · Zentral elektrikoak · Prozesamendu kimikoa · Biogasaren manipulazioa

7. Funtsezko zehaztapen teknikoak eta hautaketa-gida

Eskuinekoa hautatzeaAkoplamendu zuzena sustraiak hazgailuakizan ere, aplikazio batek emari-abiadura, presioa eta potentzia-eskakizunak arretaz aztertzea eskatzen du. Unitate tipikoek 0,6 m³/min-tik 120 m³/min-tik gorako emari-mailak eskaintzen dituzte, 98 kPa arteko deskarga-presioarekin. Motor-potentzia 1,1 kW-tik unitate txikiagoetarako 185 kW-tik gorakoa izan daiteke eskala handiko modelo industrialetarako.

Harragailu bat zehaztean, kontuan hartu behar den presio diferentziala, presio horretan nahi den emaria eta inguruneko funtzionamendu-baldintzak. Hiru lobuluetako errotorearen diseinua industria estandar bihurtu da pultsazio-ezaugarri eta eraginkortasun hobetuengatik, bi lobuludun diseinu zaharragoekin alderatuta. Errendimendu-kurbak eta fitxa teknikoak kontsultatzea funtsezkoa da hautatutako hazgailuak bere eraginkortasun-puntu optimoan funtzionatzen duela ziurtatzeko, nahi den aplikaziorako zerbitzu fidagarria eskainiz.
